GZDZ直流屏

产品概述

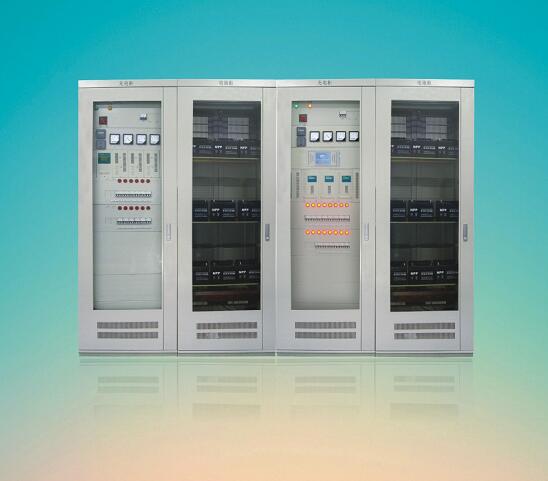

    G ZDZ-06型镉镍蓄电池直流屏是我厂总结了多年的制造以验， 搜集了数百个变电站的运行记录，广泛征求设计和使用单位意见，针对目前国内同类产品普遍存在的一些问题而设计更新换代型产品。适用于电力系统中小型发电厂、变电站及以下工矿企业配电室，作为高庄断路器直流操作机构的分合闸电源及控制回路、继电保护、信号回路、事故照明的直流电源。

主要技术参数

1、额定输入交流电压：380V±15%V、频率：50Hz±10%Hz
2、额定直流输出电压：220V、110V
3、额定直流输出电流：8、12、15、20、30、40、50A
4、蓄电池额定容量：镉镍蓄电池高倍率
             顯定容量：10Ah-200Ah
5、直流母线绝缘电阻不小于10MＱ； 绝缘强度工频2KV， 耐压1min内不击穿
6、稳定精度≤1%
7、稳流精度≤2%
8、纹波系数≤2%
9、声E55dB
10、柜体尺寸：2200mmx800mm(1000、1200)mm*600(800)mm
                         2300mm*800mm(1000、1200)mmx600(800)mm

工作原理

    G ZDZ-06型镉镍蓄电池直流屏内装有两套三相可控硅整流装置。其中1#整流器按稳压方式运行， 直接向控制母线供电，2#整流器既可以按稳流方式运行，承担对蓄电池组的主充及浮充任务，蓄电池组直接向合闸母线供电，蓄电池组经硅链降压向控母供电，以确保控制母线在任何情况下都保持电压连续。

主要特点

1、用三相全控桥式整流器代替了传统产品中的铁磁饱和式主充机，浮充机，克服了传统产品稳压、稳流精度低噪声大、温升高等缺点。
2、备用通道的调入方工采用无触点开关动投入。
3、本系列直流屏对蓄电池的充电采用最佳的充电方式，前期恒流，后期恒压，并可实现充电状态的自动转换。
4、本系列直流屏设有自动稳流，动稳压、限流、短路保护及过压保护功能。
5、整机可对外输出母线电压高低，母线接地，充电机故障等信号接点。
