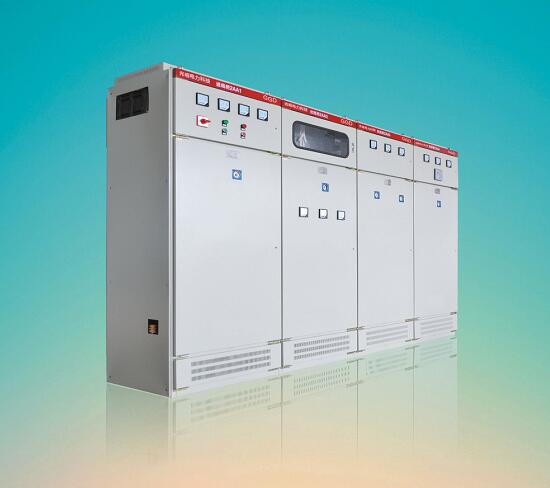

GGD交流低压配电柜

产品概述

    GGD型交流低压配电柜适用于发电厂， 变电站， 厂矿企业等电力用户的交流50Hz， 额定工作电压380V，额定工作电流至3150A的配电系统做为动力，照明及配电设备的电能转换，要配与控制之用。GGD型交流低压配电柜是根据国家电力主管部门， 广大电力用户及设计部门的要求， 本着安全、经济、合理、可靠的原则设计的新型低压配电柜。产品具有分断能力高动热稳定性好，电气方案灵活、组合方便、系列性、实用性强，结构新颖，防护等级高等特点。是深受用户欢迎的经济适用型低压成套开关设备。GGD型交流低压配电柜符合IEC 439《低压成套开关设备和控制设备》、GB 7251《低压成套开关设备)等标准规定之要求。

正常使用条件

1.安装使用地点海拔高度不超过2000m；
2.周围环境温度不高于+40℃、不低于-5℃，24h的平均温度不超过+35℃；
3.室内相对湿度不超过90%(温度为25℃时)；
4.没有导电尘埃与足以腐蚀金属和破坏绝缘的气体的场所；
5.没有火灾、爆炸危险的场所；
6.没有激烈振动和颠，且垂直倾斜度不超过5°的场所；
7.若有特殊使用条件，请在订货时和制造厂声明。

结构特点

    1.GGD型交流低压配电柜的柜体采用通用柜的形式， 构架用8MF冷弯型钢局部焊接组装而成， 构架零件及专用配套零件由型钢定点生产厂配套供货，以保证柜体的精度和质量。通用柜的零部件按模块原理设计，并有20模的安装孔，通用系数高，可以使工厂实现预生产，既缩短了生产周期，也提高了工作效率。
    2.GGD柜设计充分考虑到柜体运行中的散热问题。在柜体上下两端均有不同数量的散热槽孔， 当柜内电器元件发热后，热量上升。通过上端的槽孔排出，而冷风不断地由下端槽的槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热目的。
    3.柜门用转轴式活动铰链与构架相连，安装，拆卸方便，门的折边处均嵌有一根山型像塑条，关门时与构架之间的嵌条有一定的压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级。
    4.装有电器元件的仪表门用多股软铜线与构架相连，整柜构成完整的接地保护电路。
    5.柜体面漆选用聚脂桔形烘漆，附着力强，质感好。整柜呈亚光色调，避免了眩光效应，给值班人员创造了软舒适的视觉环境。
    6.柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。
    7.GGD外壳防护等级IP30， 也可根据用户需要及环境要求IP 20~40之间选择。
