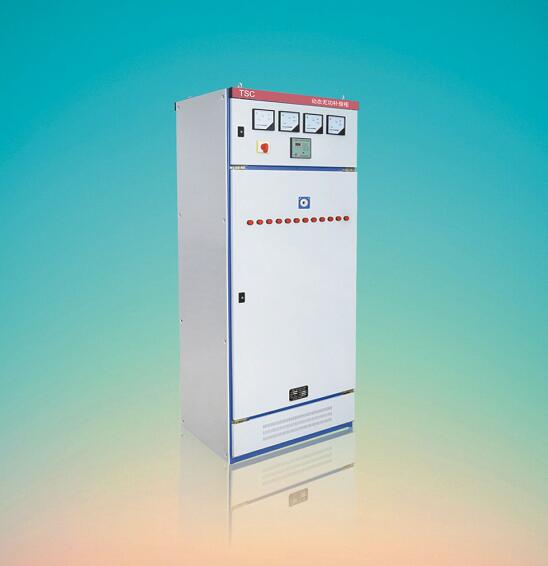

TSC动态无功补偿器

产品概述

    TSC系列动态无功补偿器采用TSC无触点客性开关， 对多级电容器组进行快速无过渡投切(过零投切)，克服了传统无功功率补偿投切接触器触点烧损，电容电流冲击大等缺点。对各种负荷均能起到良好的补偿效果。TSC-W型补偿器采用的三相独立控制技术解决了三相不平衡冲击负荷补偿的技术难题， 属国内首创，填补了国内室白，由于采用的动态无功补偿器响应速度快(小于20ms)，节能降耗效果显著，具有降低线路和变压器损耗，稳定用电系统电压，提高用电系统力率，是无功功率补偿领域的更新换代产品。

工作原理

    TSC系列动态无功补偿器采用全智能控制， 由控制器， TSC动态授切开关， 电容器， 电抗器， 保护元件组成。控制器实时跟踪测量负荷的基波功率因数，无功电流，与预先设定的给定值进行比较，动态控制投切不同组数的电容器，以保证功率因数始终满足设定要求。由于采样的是基波参数，控制器能够补偿量的准确和可靠，动态无触点容性开关采用德国进口元件，可控硅过零触发确保投切电容无冲击，无涌流，无过渡过程。快速跟踪负荷变化，克服了传统的无功补偿器对电容器使用寿命影响和自身固有的缺陷。

技术特征

1.可就地补偿，也可集中补偿；
2.实行三相或分相动态补偿，A型适用于对称负载，W型适用于不对称负载或者冲击性负载：3.实时跟踪基波参数，动态补偿无功功率，实现无冲击，无涌流，无过渡过程投切；
4.动态抑制谐波，运行安全可靠；
5.降低网损和变压器损耗，增加变压器带载容量；
6.抑制电压闪变；
7.在外部故障或停电时自动推出，送电后自动恢复运行；
8.微机控制，智能优化投切方式，实现无人值守，并具有串行通讯功能；
9.实现电流电零投切，最大限度延长电容器使用寿命；
10.在规定的动态响应时间内，多级补偿一次到位，补偿后功率因数大于0.90。

技术参数

1.符合标准：IEC 831-1， GB 12747-2004
2.动态响应时间：<20ms
3.补偿容量：(kvar) ：90-810(单套容量) ， 可以多套并用
4.投切级数：2-11级
5.柜体防护等级：IP30
6.功率总损耗：<1.3W/kvar
7.容许误差：0-+10%
8.环境温度：-30℃-+50℃

应用范围

    负荷功率因数偏低，线路电压降大，需要进行无功功率补偿的场合应用于负载功率因数变化范围大，变化速度快的场合对电压波动和动态补偿有较高要求的用电场合广泛应用于电力，机械制造、汽车、冶金、造船、港运、铁路、煤矿、化工、油田等行业。
