产品介绍
产品概述
随着社会的进步技术的发展，大量的电力电子设备被投入到电网中广泛使用，使得动态无功补偿(快速跟踪无功补偿)与谐波治理的问题日益突出，配电系统中常常会出现含有谐波、且负荷变化较大的工况，传统的静态无功补偿及静态无源滤波装置无法满足这一需求。

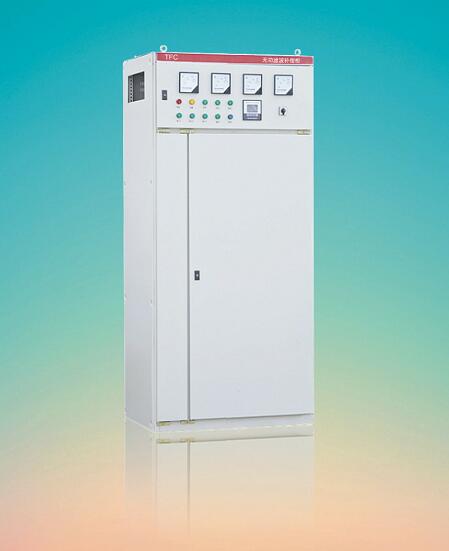

TFC系列智能型动态无功补偿滤波成套装置系列产品根据配电系统的负荷情况实时在线投切L-C滤波器组，实现实时快速跟踪补偿系统基波无功，同时滤除谐波无功。
基本原理
TFC系列动态无功补偿滤波成套装置， 主要由监控终端、开关模块、电容器、电抗器、断路器、机柜等构成，控制器采用前馈式监测(三相平衡负荷，采集单相信号；三相不平衡负荷，采集三相信号)，以负载的实时无功功率为投切物理量，应用瞬时无功控制理论及网压支持算法，在10ms内完成信号数据采集、计算、及控制输出；授切开关接到投切指令后，在小于10ms内完成零电流投入，投切无涌流，对电网无冲击，并且在主电路和开关中采取措施，对于主回路电容器有预充电的作用，避免了投切电容器的冲击，使运行更加稳定、安全、可靠。为保证实时跟踪投切，整个系统响应时间小于20ms，可满足快速变化负载的需要，实现快速补偿。
技术特点
1、快速跟踪补偿：
2、快速跟踪系统无功变化，实时动态响应投切，装置总动态响应时间≤20ms；
3、0ms内实现信号数据的采集、计算和控制输出；
4、10ms内实现L-C滤波器组投切响应。
L-C滤波器组：
1动态滤波器采用带通、高通组合式结构；
2电容器采用电容器专业厂制造的真空浸渍、阻燃、防爆、自愈、滤波电容器。基波电流与谐波电流比大于1：2.5；
3滤波电抗器采用铁芯闭合磁路结构，不会产生射频干扰，Q值≥50。
灵活实现多种方式的补偿及治理方案：
加装补偿变压器可以对35KV、10KV高压供配电系统进行补偿。特殊设计可应用于船舶，车载电站场合及军工现场。
优异的结构工艺性能：
1、独立风道的散热系统使得晶闸管散热均匀，冷却风力集中，冷却强度高，有效的提高了晶闸管的使用效率，整体散热效果好：
2、结构简单、紧凑，安装及维护方便；
3、充分的防护措施.
